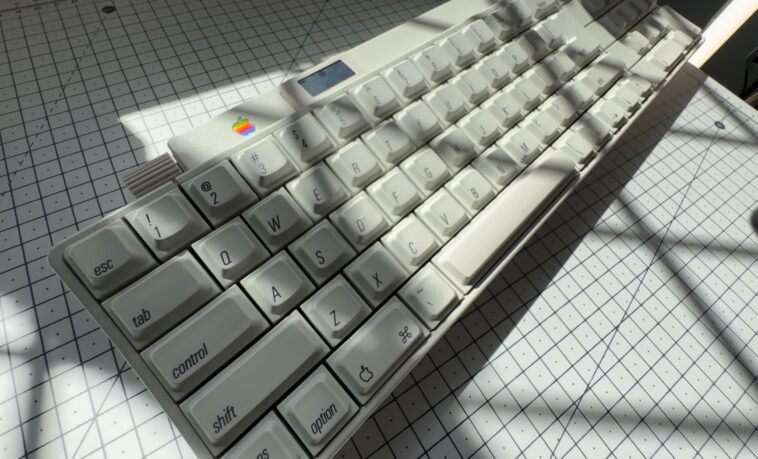

Un passionné a redonné vie à l’emblématique clavier Desktop Bus d’Apple des années 80 en lui intégrant des technologies modernes. Ce projet fascinant a permis de restaurer son esthétique vintage tout en y ajoutant un affichage OLED et des fonctionnalités innovantes. Un mélange parfait entre le charme d’antan et la praticité contemporaine.
Dans les années 80, les claviers Apple se distinguaient par leur design unique. Parmi les modèles notables, le Desktop Bus Keyboard du Apple IIGS se démarquait grâce à ses touches profilées, son cadre slim et des fonctionnalités originales comme un bouton d’alimentation et un verrouillage des majuscules. Au fil des années, ces appareils vintage ont suscité l’intérêt des collectionneurs.
Un YouTuber ingénieux, connu sous le pseudonyme de ‘mtt’, a décidé de faire quelque chose de spécial. Il a retrouvé un clavier Desktop Bus d’Apple original et lui a apporté une incroyable modernisation, ajoutant même un affichage OLED, simplement parce qu’il le pouvait.
Le projet a commencé par la restauration de la couleur d’origine du clavier, un blanc cassé, grâce à une méthode appelée Retrobright. Cette technique utilise du peroxyde d’hydrogène et de l’exposition à la lumière UV pour inverser le jaunissement du plastique ABS vintage. Avec son apparence rafraîchie, le clavier était prêt pour la phase suivante.
L’objectif était d’intégrer un microcontrôleur fonctionnant avec un firmware personnalisé pour capturer les frappes et les transmettre via USB-C ou Bluetooth. Pour cela, mtt a choisi la carte économique Seeed Studio XIAO RP2040, qui s’adapte parfaitement au boîtier compact du clavier.

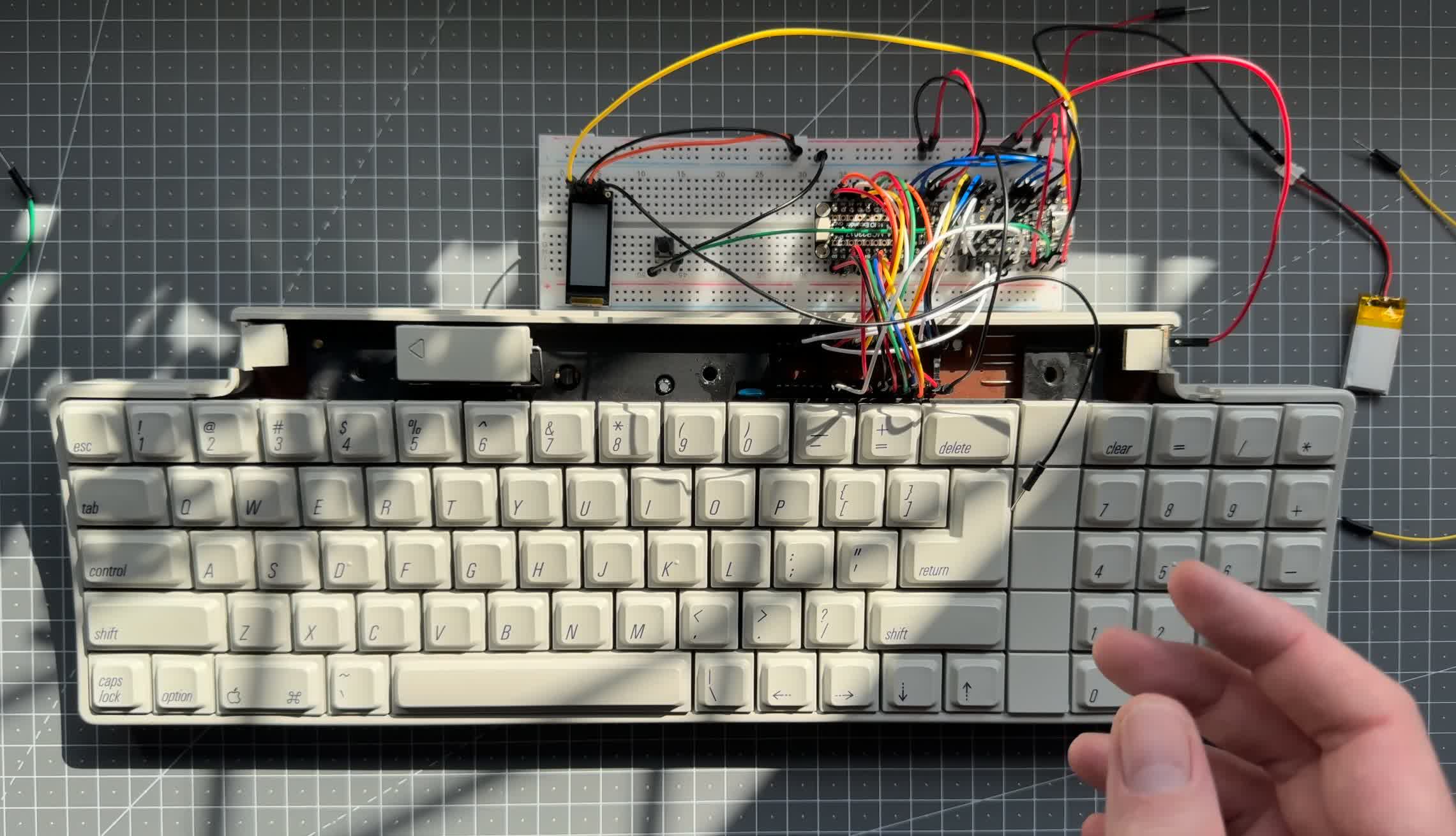

Cependant, la cartographie de la matrice du clavier original s’est révélée être un défi. Mtt a dû retracer méticuleusement les connexions du clavier avec un multimètre pour identifier chaque entrée de touche. Une fois ce travail d’enquête terminé, il a conçu et fabriqué un circuit imprimé (PCB) sur mesure qui s’intègre parfaitement à l’habillage du clavier d’origine, dirigeant les entrées vers le microcontrôleur.

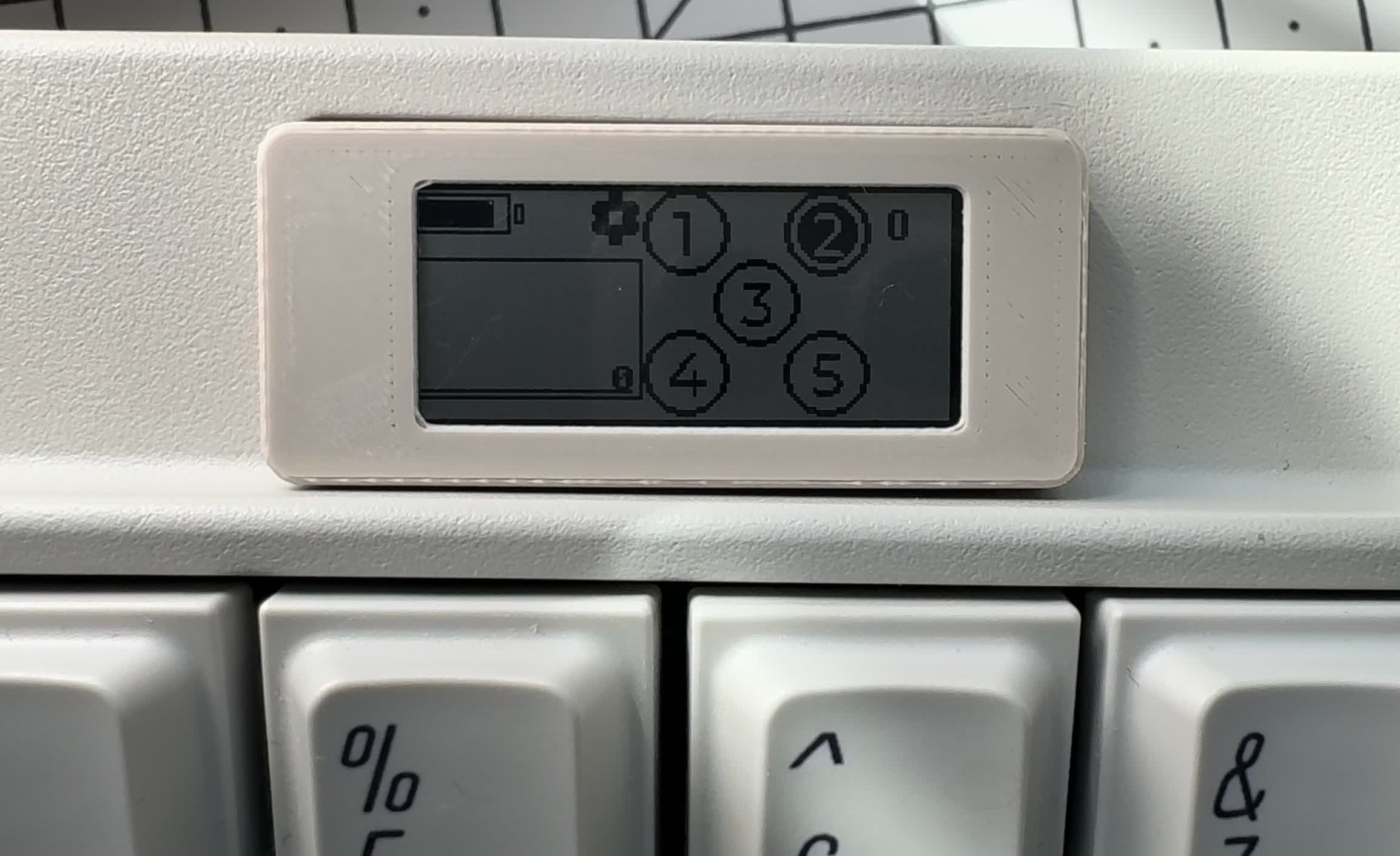

En modernisant la technologie, mtt a également ajouté des fonctionnalités intéressantes. Il a remplacé le bouton d’alimentation original par une touche OLED programmable qui peut afficher des informations telles que le niveau de batterie, l’appareil connecté et changer de mode. Cela ressemble presque à une Touch Bar d’Apple, mais en noir et blanc et, bien sûr, sans interaction tactile (c’est minuscule). De plus, une molette a été installée sur le dessus pour contrôler le volume.
Pour alimenter l’ensemble, mtt a intégré une batterie rechargeable, habilement dissimulée sous un couvercle de clavier d’origine. Le produit final est tout simplement magnifique, alliant le charme vintage d’Apple à des capacités modernes de clavier. Il prend en charge les connexions à la fois USB-C et Bluetooth.
Le créateur a également rendu possible la reproduction de sa modification en open source sur GitHub. Avec quelques commandes de PCB mineures, des compétences en soudure et un clavier Apple donneur, vous pouvez obtenir l’apparence rétro et les fonctionnalités modernes.
