Choisir la bonne carte mère pour votre processeur Ryzen peut sembler complexe avec les différentes options de chipset disponibles. Cet article déchiffre les subtilités des modèles A620, B650, B650E, X670, X670E et X870, et vous aide à déterminer quelle carte conviendra le mieux à vos besoins informatiques.

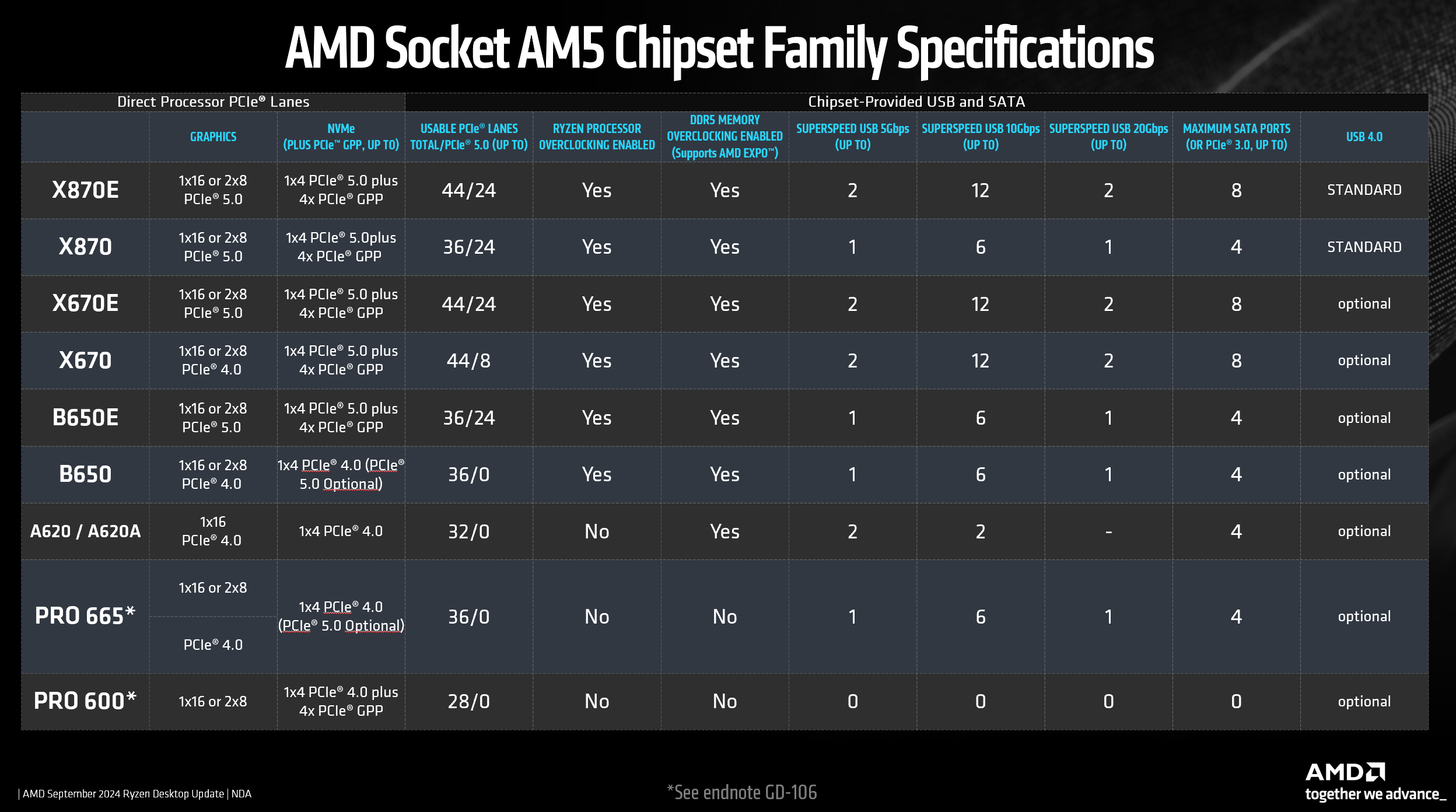

Lors du choix d’une carte mère pour votre nouveau processeur Ryzen, vous rencontrerez quatre options principales : X670, B650, A620 et la toute nouvelle X870. Mais que signifient ces noms ? Comment les cartes X870E, X670E et B650E se distinguent-elles de leurs homologues non-E ? Laquelle devez-vous choisir pour votre système ? Ce guide fournira toutes les réponses et plus encore.
La plus grande différence entre les types de cartes mères réside dans le chipset – la puce (ou les deux puces) qui connecte le processeur aux autres composants du système. Dans le passé, le chipset était constitué d’une puce northbridge, reliant le processeur à la RAM et à la carte graphique, et d’une puce southbridge, connectant la northbridge au reste des composants. Aujourd’hui, cependant, la fonctionnalité autrefois attribuée à la northbridge est intégrée au processeur, qui se connecte directement à de nombreux composants.
Les processeurs Ryzen 7000 et 9000 se connectent à des composants à large bande passante via 28 lignes PCIe et prennent en charge des vitesses PCIe 5.0. De ces lignes, 16 sont réservées à une carte graphique (ou deux, chaque carte utilisant huit lignes), et quatre sont dédiées à un disque M.2. Quatre autres lignes sont utilisées pour se connecter au chipset. Les quatre dernières lignes peuvent être utilisées pour des éléments tels qu’un autre slot M.2 ou un adaptateur USB4 qui se connecte également aux iGPU (graphiques intégrés) du processeur pour permettre le tunneling DisplayPort.
Les processeurs Ryzen 8000G ne disposent que de huit lignes PCIe pour une carte graphique (20 au total) et prennent en charge des vitesses PCIe 4.0. De plus, les processeurs Ryzen prennent en charge quatre ports USB 3.1 (ou « 3.2 Gen 2 ») et un connecteur USB 2.0 unique.
Tous les chipsets actuels sur la plateforme AM5 ne prennent en charge que des vitesses PCIe 4.0, ce qui limite la bande passante totale des appareils qui y sont connectés à environ 7 Go/s. Ces appareils peuvent comprendre des disques de stockage utilisant l’interface NVMe ou SATA, des appareils USB, des cartes réseau et d’autres composants internes tels que des cartes son.
Certaines cartes mères disposent de connecteurs supplémentaires par rapport à ce que leur processeur et leur chipset supportent, soit pour vous permettre de choisir parmi certains d’entre eux, soit parce qu’elles utilisent des répartiteurs pour partager leur bande passante.
Avec les bases couvertes, passons aux chipsets eux-mêmes…
Un compromis inutile : A620
Les cartes mères A620 utilisent la même puce Promontory 21 que les cartes mères B650 et X870, mais avec certains de ses connecteurs désactivés ou limités. Elles ajoutent le support de deux ports USB 3.1, deux ports USB 3.0 (ou « 3.2 Gen 1 ») et six ports USB 2.0. Elles intègrent également huit lignes PCIe 3.0, dont deux ou quatre peuvent être utilisées pour les ports SATA.
Le véritable problème avec les cartes mères A620 ne réside pas dans le chipset lui-même ; plutôt, ce sont des cartes conçues pour être abordables, avec des modules régulateurs de tension (VRM) peu coûteux et ne prennent pas en charge les vitesses PCIe 5.0. Elles supportent également uniquement une seule carte graphique, bien que l’ère du jeu multi-GPU soit essentiellement terminée, donc ce n’est pas un grand problème.
Enfin, les cartes A620 n’autorisent pas l’overclocking du processeur, et peuvent officiellement prendre en charge des processeurs avec un TDP allant jusqu’à seulement 120W, ou même 65W.
Sur le papier, les cartes A620 conviennent bien aux processeurs Ryzen 8000G, qui sont destinés à des systèmes compacts avec moins de composants et une faible consommation énergétique. En pratique, de bonnes cartes A620 coûtent à peu près le même prix que celles de B650, donc nous ne pouvons les recommander que lorsqu’elles sont en promotion.
Le meilleur rapport qualité-prix : X870 vs B650E vs B650

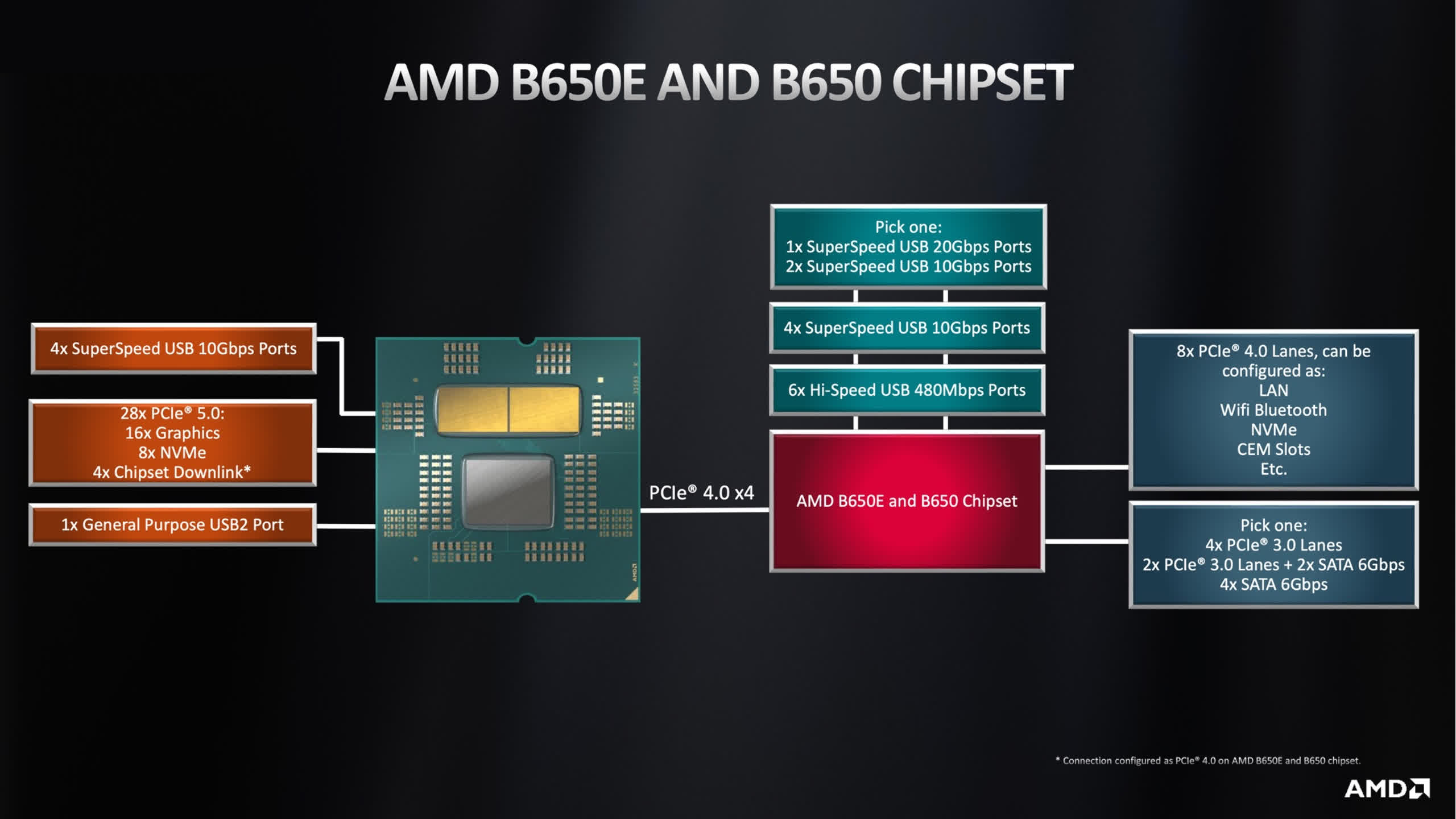

Les cartes B650, B650E et X870 utilisent toutes une puce Promontory 21 unique et entièrement activée. Cela ajoute huit lignes PCIe 4.0, permettant à un disque M.2 d’utiliser pleinement la bande passante du chipset à lui seul. Comme l’A620, elle inclut également quatre lignes PCIe 3.0 pouvant servir jusqu’à quatre ports SATA.
Le chipset prend en charge six ports USB 2.0 et quatre ports USB 3.1, ainsi qu’une bande passante pouvant être allouée pour deux ports USB 3.1 supplémentaires ou un port USB 3.2 (« Gen 2 x 2 »).
Si vous vous demandiez quelle est la différence entre les cartes mères B650 et B650E, la réponse est que les cartes B650E (E pour « Extreme ») prennent en charge PCIe 5.0 tant pour la carte graphique que pour au moins un disque M.2. Les cartes mère X870 sont essentiellement identiques aux B650E, sauf qu’elles doivent utiliser quatre lignes PCIe pour l’USB4. Cependant, comme elles sont plus récentes, les cartes Wi-Fi qu’elles intègrent prennent en charge le Wi-Fi 7 plutôt que le 6E.
Les cartes B650 régulières peuvent toujours avoir un slot M.2 PCIe 5.0. En dehors de cela, ces cartes ne limitent en rien le processeur et prendront en charge tout processeur Ryzen jusqu’en 2027.
Nous recommandons les cartes mères B650, B650E et X870 aux gamers et à ceux qui souhaitent bénéficier de tout ce que les cartes AM5 ont à offrir, mais qui n’ont pas besoin de connecter de nombreux disques à leur PC simultanément. Un autre avantage de ces cartes est leur capacité à intégrer tous les connecteurs dans un format compact micro-ATX, utile si vous recherchez un boîtier compact à placer sur votre bureau.
Plus, c’est mieux : X870E vs X670E vs X670

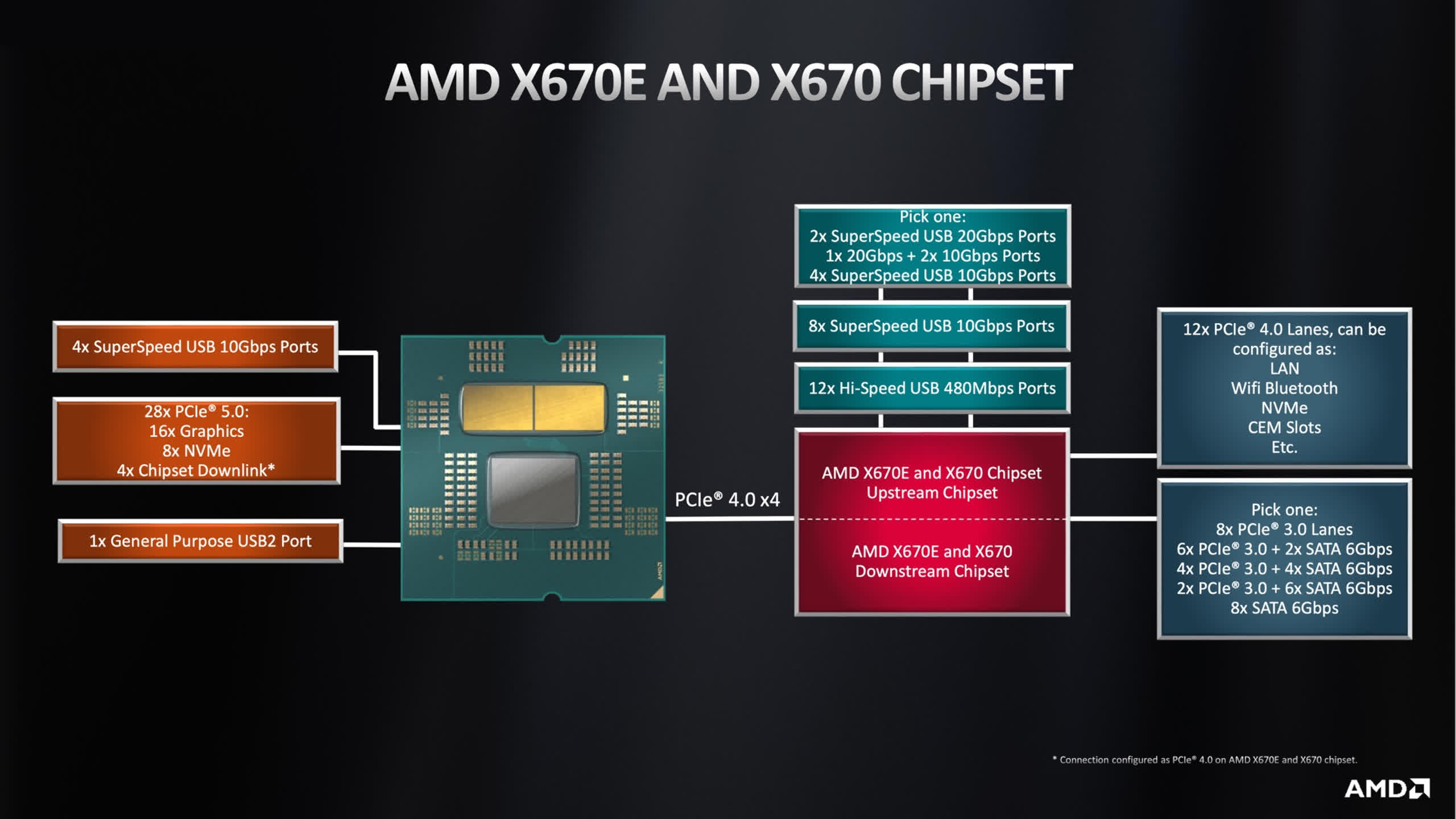

Les cartes mères X670, X670E et X870E disposent d’une puce Promontory 21 connectée à une autre par quatre lignes PCIe 4.0, fournissant à la seconde puce la même bande passante que celle connectée au processeur.
Ensemble, le chipset ajoute douze lignes PCIe 4.0, permettant à chaque disque M.2 de saturer individuellement la bande passante du chipset, et huit lignes PCIe 3.0 pour jusqu’à huit ports SATA. Avec SATA devenant maintenant un connecteur de légende, il est courant que certaines de ces lignes soient allouées à des cartes réseau, libérant toutes les lignes PCIe 4.0 pour des interfaces plus rapides.
Le chipset offre également un support pour douze ports USB 2.0 et l’une des trois options suivantes : douze ports USB 3.1 ; dix ports USB 3.1 et un port USB 3.2 ; ou huit ports USB 3.1 et deux ports USB 3.2.
Lisez notre test : Les meilleures cartes mères AMD X670E : Comparaison de 22 cartes

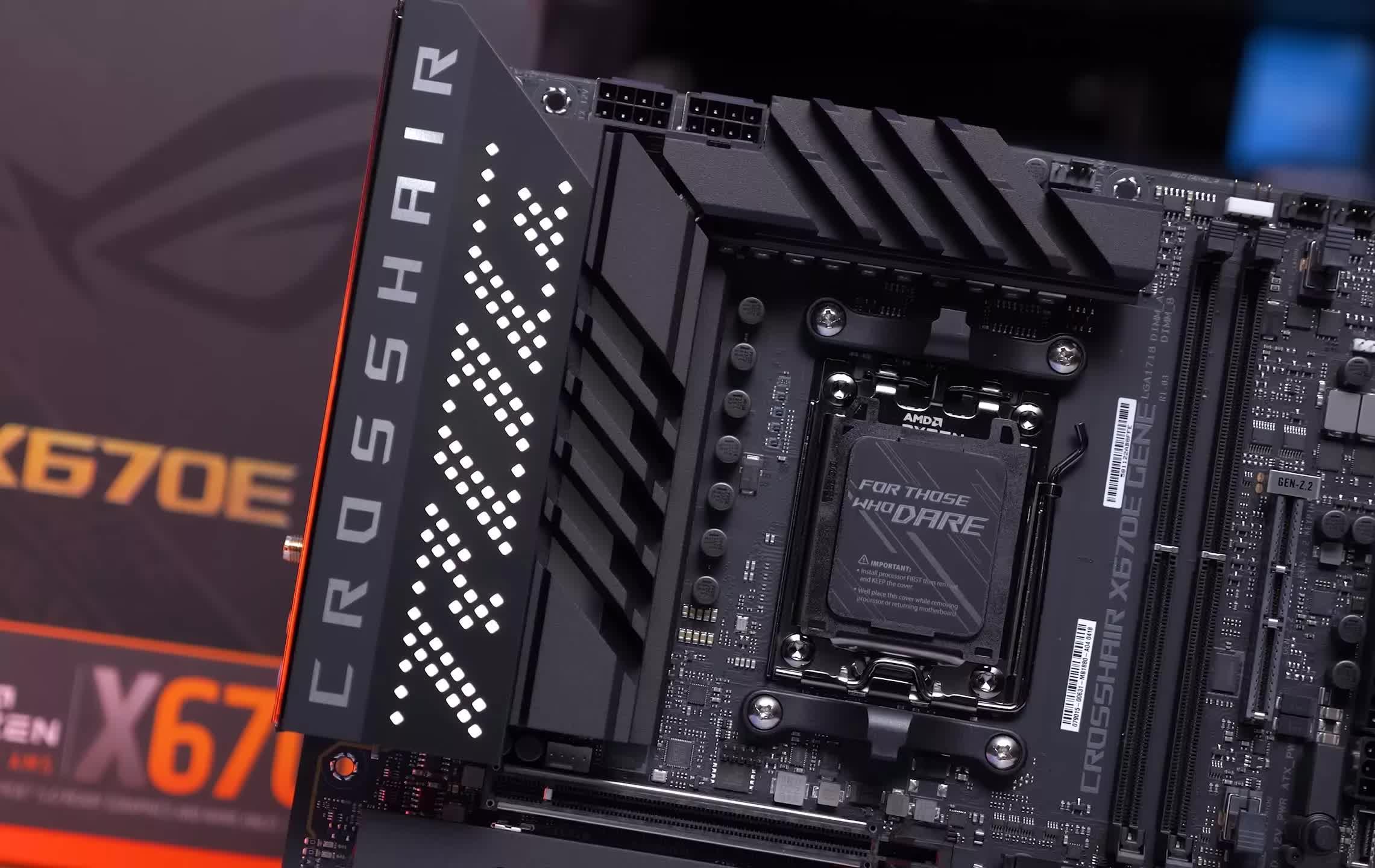

Contrairement aux cartes B650, toutes les cartes mères X670 disposent d’un slot M.2 PCIe 5.0, et bien sûr, les cartes X670E prennent en charge les cartes graphiques PCIe 5.0. Si vous achetez une telle carte au moment où elles deviennent disponibles, elle ne nécessitera probablement même pas toutes les 16 lignes. Ainsi, si votre carte dispose d’un autre slot PCIe 5.0 de 16 lignes, vous pourrez l’utiliser pour jusqu’à deux disques M.2 avec un adaptateur (certaines cartes en sont même équipées). Avec X870E, vous pouvez être assuré d’obtenir l’USB4 et le Wi-Fi 7.
Les cartes mères X670, X670E et X870E sont le choix idéal pour les créateurs de contenu qui ont constamment besoin d’ajouter un autre disque à leur système. Avec de nombreuses façons d’utiliser le double chipset, surtout, vous ne devriez pas acheter une carte mère uniquement en vous basant sur son nom ; au lieu de cela, assurez-vous qu’elle dispose de tous les connecteurs dont vous avez besoin.
