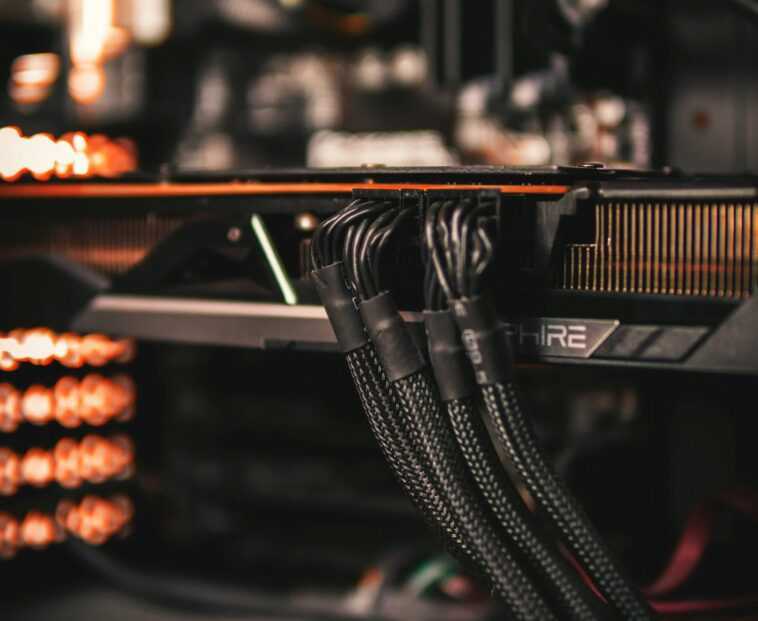

Pourquoi c’est important : les GPU modernes ont poussé le vénérable connecteur Molex à 8 broches à ses limites. Nvidia l’a dénoncé avec les cartes Founders Edition de cette génération, qui disposent d’un connecteur propriétaire à 12 broches ; Les AIB choisissent entre surcharger les cartes affamées avec trois connecteurs ou les affamer avec deux.
Un nouveau connecteur d’alimentation, appelé 12VHPWR, résout ce problème en fournissant autant de puissance que quatre connecteurs Molex à 8 broches – 600W. Il fait partie de la norme PCIe 5.0 et pourrait commencer à apparaître sur les GPU l’année prochaine.

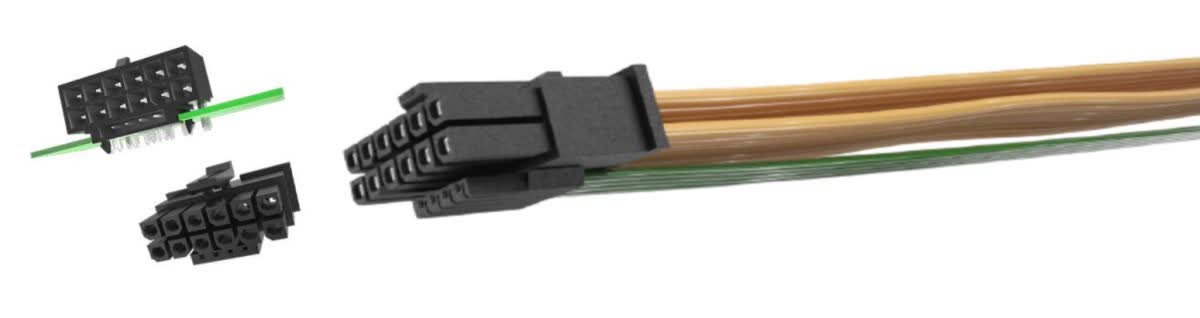

Certains fabricants ont déjà répertorié leurs prises et câbles 12VHPWR, d’où les photos. Mais le mérite de la plupart des détails revient au laboratoire d’Igor, qui a découvert le connecteur auprès des fabricants d’alimentations et des AIB. Ce dernier était soulagé de passer de l’ancien 8 broches.

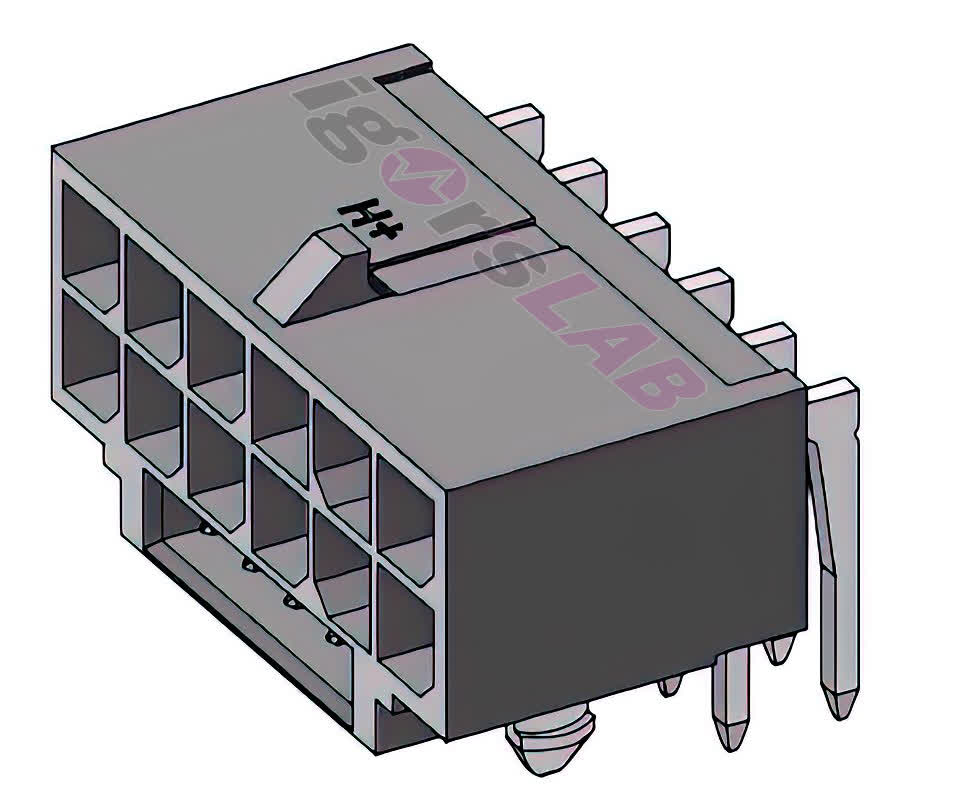

Comme son nom l’indique, le connecteur 12VHPWR possède 12 broches/fiches d’alimentation. Ils font 3 mm de large, au lieu de 4,2 mm comme Molex. Il possède également quatre minuscules broches/fiches de contact sur la face inférieure pour transporter les signaux de bande latérale et un loquet sur le dessus pour fixer les broches dans les fiches.
Chacun des 12 canaux d’alimentation peut transporter au moins 9,2 A à 12 V. Lorsque les 12 canaux sont actifs, il peut transporter un total de 55,22 A ou 662,4 W. Mais il ne peut pas être associé à des GPU qui consomment plus de 600 W car il nécessite une redondance d’environ 10 %.
Impressionnant, avec une largeur de 19 mm, il n’est qu’une fraction plus grand qu’un seul connecteur à 8 broches. Cependant, il nécessite des câbles plus costauds, fabriqués à partir de matériaux plus haut de gamme.
Pour le moment, aucun GPU ne nécessite les 600 W complets. Le premier GPU dont on dit qu’il utilise le connecteur 12VHPWR est le RTX 3090 Ti (non confirmé), qui pourrait consommer 450W.
Mais le connecteur pourrait s’habituer au maximum plus tôt que prévu. On pense que la prochaine génération de GPU de centre de données d’AMD et de Nvidia utilise des conceptions de puces énergivores et est deux fois plus grande que leurs offres actuelles, qui consomment déjà 250-300 W.
Crédit générique : Vagelis Lnz
