Un progrès récent dans la fabrication de perovskites ouvre la voie à des dispositifs plus performants et moins coûteux, pouvant transformer divers secteurs, de l’énergie solaire jusqu’à la technologie quantique. Une avancée prometteuse qui pourrait redéfinir l’avenir de l’électronique.
Une avancée historique dans le développement des perovskites promet des dispositifs plus efficaces, stables et pas cher, allant des panneaux solaires à la technologie quantique
Depuis de nombreuses années, les perovskites (matériaux cristallins capables d’absorber et d’émettre de la lumière avec une grande efficacité) sont considérées comme une grande promesse dans l’énergie solaire, l’optoélectronique et le développement de semi-conducteurs transparents. Ces matériaux sont pas cher, faciles à produire et extrêmement efficaces pour convertir la lumière en énergie. Sur le papier, ils pourraient remplacer le silicium, mais un « petit » obstacle a frustré les scientifiques pendant des années.
Ce problème pourrait bientôt disparaître grâce à une avancée qui, si elle est commercialisée à grande échelle, pourrait transformer totalement notre manière de fabriquer des panneaux solaires, des LEDs, des lasers et même des technologies quantiques.
- Un nouveau procédé qui va changer les règles du jeu
- Conséquences pour l’avenir de l’énergie et de l’électronique
Un nouveau procédé qui va changer les règles du jeu
Cette avancée permettrait de réduire le coût de la technologie en général (semi-conducteurs moins chers).
La clé de cette avancée réside dans la manière dont les perovskites se forment. Jusqu’à présent, les techniques utilisées généraient des structures irrégulières et peu contrôlables, ce qui les rendait instables et limitait considérablement leur utilisation pratique.
Une équipe de l’Université de Cambridge a trouvé une solution intrigante : faire croître les couches de perovskite comme on fabrique des semi-conducteurs modernes, en utilisant de la vapeur plutôt que des solutions liquides.

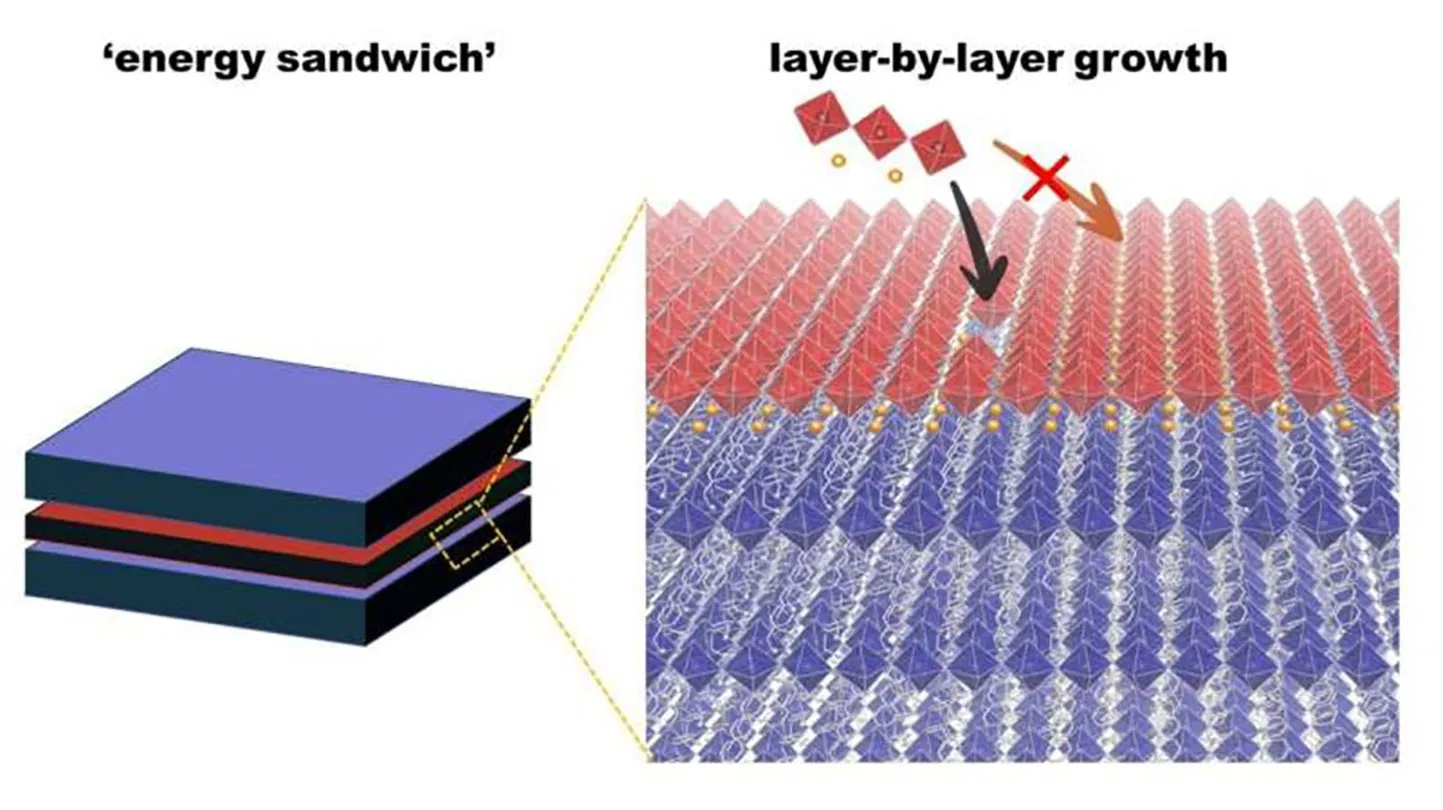

Cette technique a permis de réaliser quelque chose qui semblait relever de la science-fiction : aligner les atomes couche par couche, créant une sorte de « sandwich » énergétique où chaque couche a une fonction précise. Lorsque les électrons et les trous se déplacent au sein de structures aussi ordonnées, l’efficacité des dispositifs augmente considérablement.
Perovskites construites atome par atome
On s’attend à ce que son impact commercial commence à se manifester au début de la prochaine décennie.
Dans ce cadre, les perovskites (cristaux avec une structure hautement ajustable au niveau atomique) laissent derrière elles l’imprévisibilité du traitement traditionnel. La croissance à base de vapeur a permis de contrôler l’épaisseur de chaque couche à des fractions d’échelles atomiques, combinant des perovskites bidimensionnelles et tridimensionnelles avec une précision inédite.

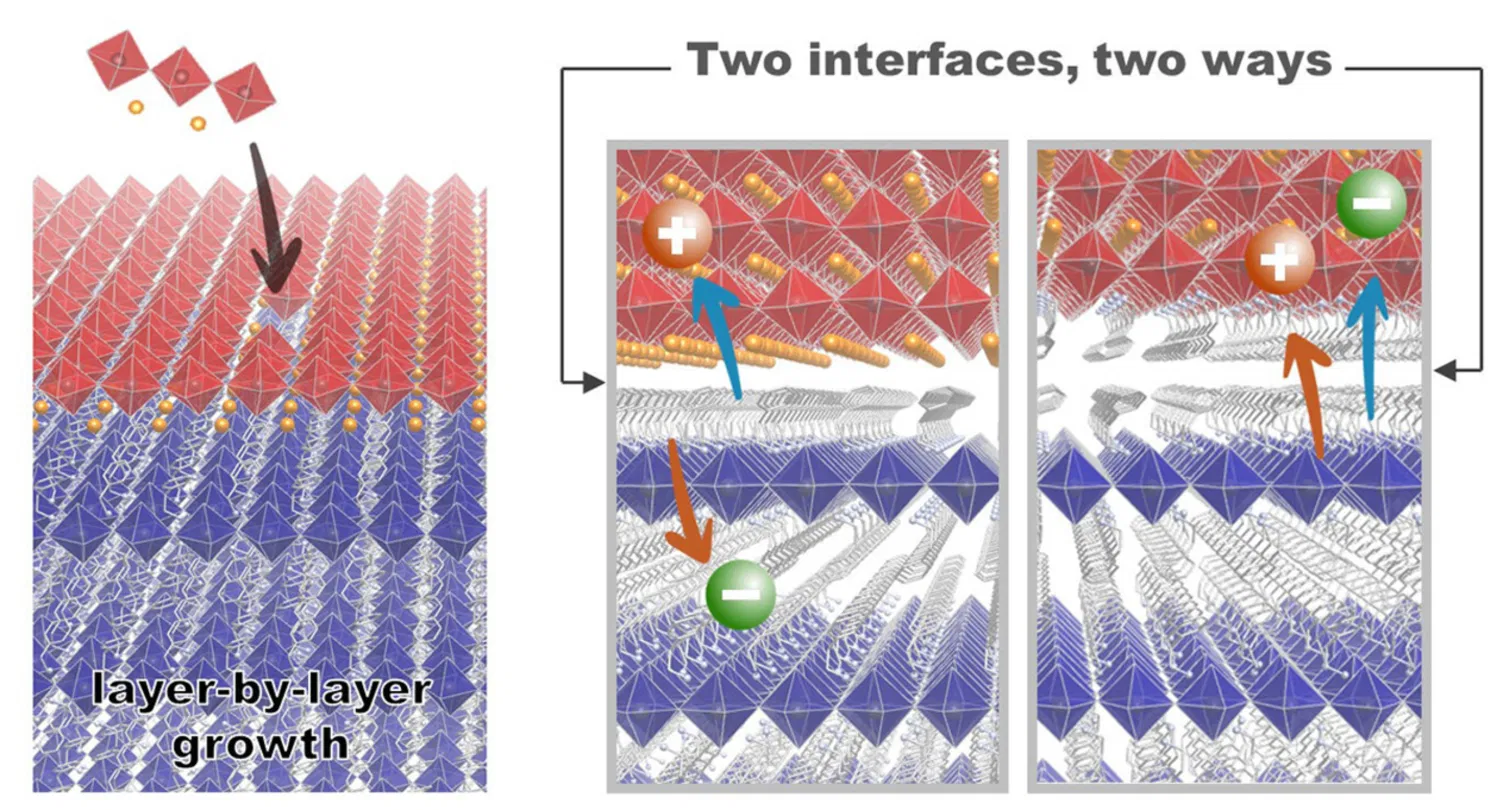

Ce processus, connu sous le nom de croissance épitaxiale, produit non seulement des matériaux plus stables, mais permet également d’observer comment l’émission de lumière change en fonction du nombre de couches. C’est littéralement construire le semi-conducteur depuis zéro, en concevant chaque niveau comme une pièce de Lego atomique.
Ce qui est fascinant, c’est qu’en ajustant uniquement les conditions de croissance, ils pouvaient décider si les électrons et les trous devaient rester ensemble (idéal pour les LEDs et les lasers) ou se séparer pour minimiser les pertes énergétiques (essentiel pour les panneaux solaires).
Conséquences pour l’avenir de l’énergie et de l’électronique
Grâce à cette technique, les perovskites atteignent un niveau de contrôle inimaginable jusqu’à présent : l’équipe a réussi à faire varier la différence énergétique entre les couches de plus de 0,5 électron-volt et à prolonger la durée de vie des porteurs de charge jusqu’à 10 microsecondes, des chiffres bien supérieurs à ceux d’habitude.
Si ce procédé peut être mis à l’échelle industriellement, ce que permet précisément le traitement à la vapeur, nous pourrions assister à l’une des transformations technologiques les plus significatives de la prochaine décennie (générant le même impact que le téléportation quantique).
Cette avancée permettrait de créer des panneaux solaires plus efficaces, des dispositifs optoélectroniques plus puissants, des semi-conducteurs encore plus petits et de réduire le coût de l’électronique en général. Tout cela grâce à un matériau qui a longtemps prometté beaucoup, mais qui semble enfin prêt à tenir ses promesses.
