La gestion de la chaleur est essentielle dans l’électronique moderne pour préserver la performance et la durabilité des composants. Cet article explore comment la chaleur se propage, d’où elle provient dans les puces, et les diverses techniques utilisées pour la dissiper efficacement, des refroidissements passifs aux solutions avancées comme le refroidissement thermoelectrique.
Presque tous les appareils électroniques génèrent de la chaleur, même si elle passe souvent inaperçue. Sans une gestion thermique adéquate, ces systèmes risqueraient soit de s’endommager, soit de voir leurs capacités de calcul fortement limitées.
Bien que l’attention des amateurs de technologie se porte majoritairement sur le refroidissement des CPU et GPU, on peut se demander pourquoi la RAM n’a généralement pas besoin de ventilateurs, ou encore pourquoi les performances des processeurs mobiles restent bien inférieures à celles des processeurs de bureau malgré des tailles de puces similaires. Aussi, les progrès des performances des nouvelles générations de puces ralentissent.
Le nombre de transistors augmente, mais la physique et la thermique du silicium atteignent leurs limites : comme les transistors deviennent plus petits, les courants de fuite augmentent et la dissipation de chaleur devient plus complexe. L’industrie mise désormais sur des techniques avancées d’assemblage – telles que les chiplets, l’empilement 3D et les interposeurs – pour contourner ces contraintes plutôt que simplement réduire la taille des transistors. Les progrès passent désormais par des améliorations architecturales, de connectivité et thermiques.
Pour mieux comprendre ces phénomènes, l’article aborde d’abord la science élémentaire de la chaleur, comment elle se forme dans les composants électroniques, puis les diverses méthodes déployées pour la gérer.
Les bases de la chaleur : le transfert d’énergie dans l’électronique
La chaleur correspond au mouvement aléatoire des atomes et molécules. Un objet plus chaud possède une énergie cinétique plus élevée que le plus froid, et la chaleur se transfère quand deux objets entrent en contact jusqu’à atteindre un équilibre thermique. Le transfert dépend de la conductivité thermique des matériaux concernés.
Par exemple, un isolant comme le polystyrène expansé a une faible conductivité d’environ 0,03, alors que le cuivre est un excellent pilote à environ 400. Un vide parfait a une conductivité nulle, tandis que le diamant est le matériau naturel avec la conductivité thermique la plus élevée, dépassant 2 000.
La chaleur circule toujours vers les zones plus froides, bien que le « froid » ne soit en réalité qu’une absence relative de chaleur. La notion de masse thermique représente la résistance d’un corps aux variations de température : chauffer une version est plus facile que toute une maison, car la masse thermique de la version est moindre.
Un exemple simple : chauffer de l’eau dans une casserole. La flamme chauffe la casserole, qui conduit bien la chaleur au liquide jusqu’à ébullition. La durée dépend du mode de chauffe, du matériau de la casserole et de la quantité d’eau. Une petite flamme mettrait beaucoup plus de temps qu’un grand feu. Une casserole en diamant serait idéale grâce à sa conductivité très élevée. La quantité d’eau à chauffer impacte aussi : moins il y en a, plus vite ça bout. En refroidissant, l’eau transfère sa chaleur au milieu ambiant, où la masse thermique plus importante fait peu varier la température.
Les trois sources principales de chaleur dans les puces
Les électroniques digitales sont composées de millions voire milliards de transistors, des interrupteurs électriques très petits qui s’activent et se désactivent à grande vitesse. Ces transistors génèrent de la chaleur à partir de trois origines : commutation, court-circuit et fuite.
La commutation et le court-circuit sont des sources dynamiques de chaleur liées aux changements d’état des transistors, tandis que la fuite est une source statique, constante même quand le transistor est censé être éteint.
La commutation demande de charger et décharger la petite capacité du gate (entrée) du transistor, ce qui génère un peu de chaleur à chaque cycle. Le court-circuit provient d’une brève période où les transistors complémentaires du CMOS conduisent simultanément, créant un chemin direct vers la masse et produisant de la dissipation thermique.
La puissance dynamique croît avec la fréquence de fonctionnement et la tension : la baisse de la tension pour réduire la chaleur est une évolution clé dans la fabrication des puces modernes. C’est aussi pour cela que l’overclocking entraîne une hausse marquée de la température.
Le dernier type, la puissance de fuite, vient du courant qui traverse le transistor même en état éteint. Ce phénomène s’accentue avec la miniaturisation des transistors, où il devient plus difficile d’empêcher le passage des électrons. Cette fuite est aujourd’hui un frein important aux gains de performance des nouvelles générations.
Les défis thermiques s’intensifient avec des puces denses comme les accélérateurs d’IA (NPU, TPU), souvent dans des data centers où l’air et la puissance sont limités. La durabilité impose des solutions innovantes, telles que le refroidissement par immersion liquide et le recyclage thermique, pour répondre aux exigences écologiques et énergétiques actuelles.
Le refroidissement thermoelectrique (effet Peltier) suscite un regain d’intérêt, malgré son inefficacité actuelle. Certains constructeurs explorent des systèmes hybrides pour dépasser les performances du refroidissement classique. Des systèmes à compression de vapeur, utilisés surtout dans les data centers et par certains overclockers, bénéficient également de recherches sur des réfrigérants avancés et des compresseurs compacts.
Refroidir les puces : techniques de dissipation thermique
Il est crucial d’éliminer la chaleur pour éviter la dégradation des transistors. La limitation thermique intégrée (thermal throttling) abaisse la fréquence d’un processeur en cas de surchauffe, mais cette solution ralentit les performances. Une bonne gestion thermique externe est préférée.
Des puces peu puissantes, comme certains composants sur une carte mère, n’ont pas besoin de ventilateurs ou de dissipateurs spécifiques, car elles dégagent peu de chaleur. En général, au-delà de 1 watt dissipé, un refroidissement adapté devient nécessaire.
La clé est de réduire la résistance thermique à chaque jonction entre matériaux, pour créer un chemin court et efficace de la chaleur vers l’air ambiant. C’est pourquoi les processeurs possèdent un dissipateur thermique intégré (IHS) pour étaler la chaleur sur une plus grande surface, et un composé thermique améliore le contact entre puce et dissipateur.
Le refroidissement peut être passif avec un simple radiateur, ou actif en ajoutant un ventilateur. Les petits composants comme régulateurs de tension ou mémoires peuvent souvent se contenter du passif, alors que les processeurs mobiles emploient majoritairement un refroidissement passif, voire des chambres à vapeurs ou mini-ventilateurs pour les modèles gaming.
La puissance d’un processeur mobile reste inférieure à un modèle desktop principalement à cause des contraintes de refroidissement. Au-delà de quelques dizaines de watts, un refroidissement actif est nécessaire pour supporter plusieurs centaines de watts, en forçant l’air à travers le radiateur.
Le transfert de chaleur entre la puce et le radiateur est optimisé avec des tuyaux à chaleur ou des refroidissements liquides : ces systèmes amènent la chaleur du processeur vers un radiateur via un fluide, qui peut ainsi être refroidi efficacement. Pour les portables, les caloducs sont courants, et ils peuvent être 10 à 100 fois plus efficaces que de simples tubes en cuivre.
Le caloduc fonctionne par changement de phase : un liquide à l’intérieur s’évapore en chauffant, le gaz se déplace vers la partie froide, se condense, puis retourne vers la zone chaude par gravité ou capillarité. Ce principe évaporatif explique aussi pourquoi on a froid en sortant de la douche, l’évaporation absorbant la chaleur.

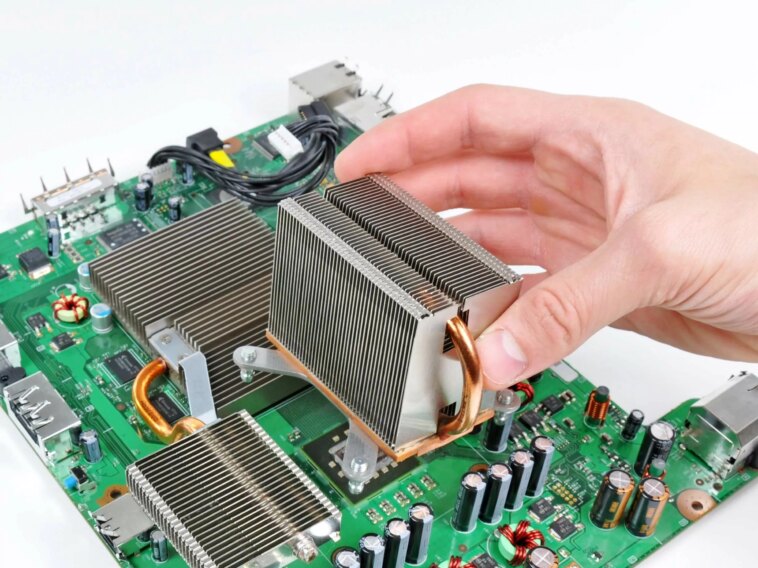

Enfin, pour refroidir l’air ambiant autour du radiateur, on maximise la surface grâce aux ailettes fines, augmentant ainsi l’échange thermique avec l’air poussé par le ventilateur. Il faut trouver un compromis entre taille et efficacité du contact thermique.
Refroidissement au-delà de la température ambiante : solutions avancées
Les méthodes classiques ne permettent pas de refroidir en dessous de la température ambiante. Pour refroidir davantage, notamment dans les data centers, on utilise des technologies plus complexes comme les refroidisseurs thermoelectriques (Peltier) ou les systèmes à compression de vapeur utilisés dans les climatiseurs et réfrigérateurs.
Un refroidisseur Peltier consomme de l’électricité pour déplacer la chaleur d’un côté à l’autre, faisant baisser la température côté froid. Ces dispositifs restent énergivores et rares, mais la recherche progresse pour les rendre plus efficaces.
Les systèmes à compression exploitent le changement de phase d’un réfrigérant parcourant un circuit fermé. Le fluide s’évapore, est compressé, liquéfié, détendu puis ré-évaporé, ce qui extrait efficacement la chaleur. Ces dispositifs permettent de refroidir bien en dessous de la température ambiante, essentiels pour les gros bâtiments et centres de données.
Quelques passionnés d’overclocking utilisent ces systèmes ou bien des méthodes extrêmes temporaires avec de l’azote liquide ou de la glace sèche.
L’importance croissante du refroidissement
Le refroidissement concerne tous les appareils électroniques. Le défi est de déplacer la chaleur du composant vers un environnement plus frais, car elle ne disparaît jamais réellement.
La génération de chaleur vient de la nature même des transistors. Sans gestion thermique efficace, ces derniers s’abîment et leur durée de vie diminue.
La chaleur limite fortement l’évolution des performances informatiques, car on ne peut pas simplement fabriquer des processeurs toujours plus gros : il est impossible d’évacuer assez vite la chaleur produite.
Avec l’augmentation des besoins en calculs, la maîtrise thermique est plus cruciale que jamais, que ce soit pour un seul processeur, dans les fermes d’IA ou les futurs systèmes quantiques. L’innovation dans ce domaine conditionne l’avenir même des technologies numériques.
Ce panorama donne un aperçu de la complexité scientifique nécessaire pour garder vos appareils électroniques au frais.
