Votre projet Arduino fonctionne parfaitement sur breadboard, mais vous rêvez de l’intégrer dans un boîtier propre ? 2025 marque un tournant décisif pour les makers expérimentés : les logiciels de conception PCB sont devenus intuitifs, la fabrication professionnelle s’est démocratisée, et la communauté DIY partage plus de ressources que jamais.
KiCad rivalise désormais avec les outils professionnels payants, tandis que des services de fabrication livrent des PCB de qualité industrielle pour quelques euros. Vous obtenez un écosystème parfait pour concrétiser vos idées les plus ambitieuses.
L’intelligence artificielle commence même à s’inviter dans le processus : certains outils proposent désormais du routage assisté et l’optimisation automatique des performances électriques. Un gain de temps considérable pour se concentrer sur l’innovation plutôt que sur les détails techniques.

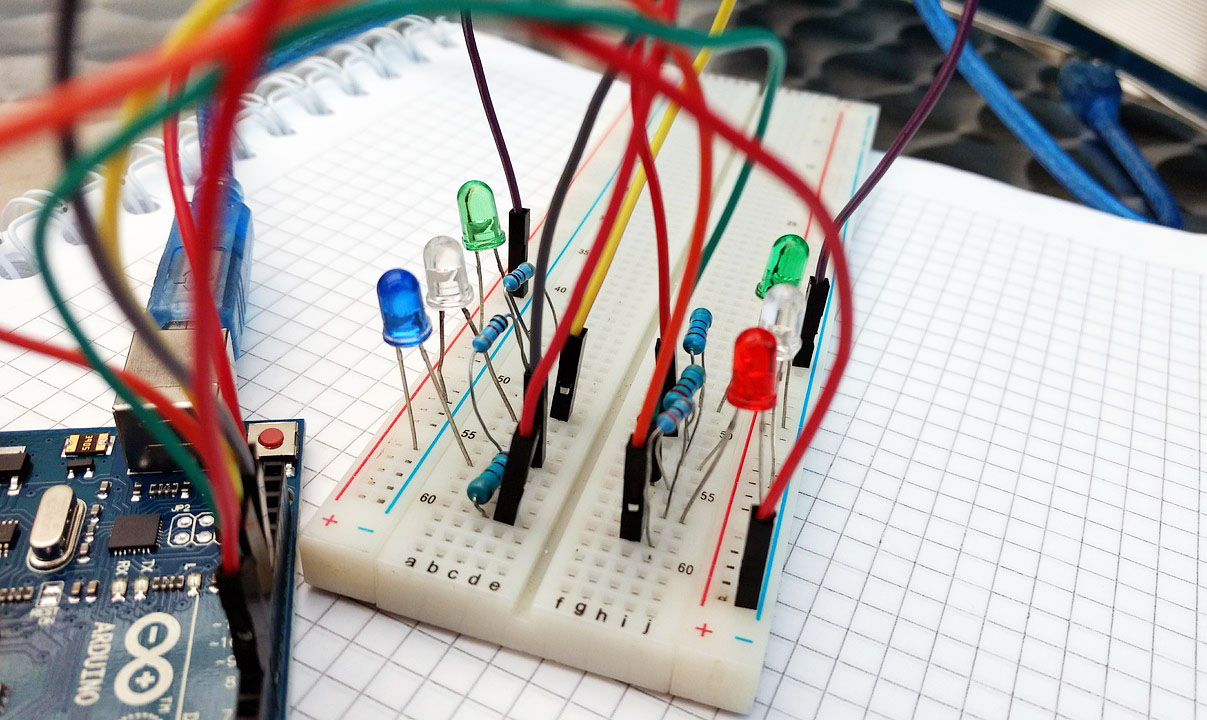

Quand abandonner les platines d’expérimentation (breadboard) ?
Plusieurs signaux indiquent qu’il est temps de passer au PCB personnalisé. Votre prototype nécessite-t-il un boîtier pour l’utilisation finale ? Les connexions multiples créent-elles des interférences dans vos circuits audio ou RF ? Voulez-vous reproduire votre montage en plusieurs exemplaires ?
Les avantages du PCB dépassent largement la simple esthétique :
- Fiabilité : Les connexions soudées éliminent les faux contacts
- Intégrité du signal : Les pistes courtes réduisent le bruit et les parasites
- Compacité : Format optimisé pour l’intégration en boîtier
- Reproductibilité : Fabrication en série sans re-câblage
Prenons l’exemple d’une interface MIDI avec potentiomètres et faders. Sur breadboard, les longues connexions créent de la diaphonie entre canaux, compromettant la précision. Un PCB dédié offre un routage optimisé, des plans de masse séparés et une intégration parfaite dans un boîtier de contrôleur.
Maîtriser KiCad et les outils de conception
Le choix de l’outil conditionne votre efficacité. KiCad s’impose comme la référence gratuite absolue : interface moderne, bibliothèques exhaustives de plus de 100 000 composants, rendu 3D photoréaliste intégré. L’apprentissage nécessite environ une semaine pour les bases, un mois pour devenir productif.
Les points forts de KiCad :
- Éditeur de schémas intuitif avec validation électrique en temps réel
- Routeur interactif qui pousse automatiquement les pistes existantes
- Simulateur SPICE intégré pour valider les circuits avant fabrication

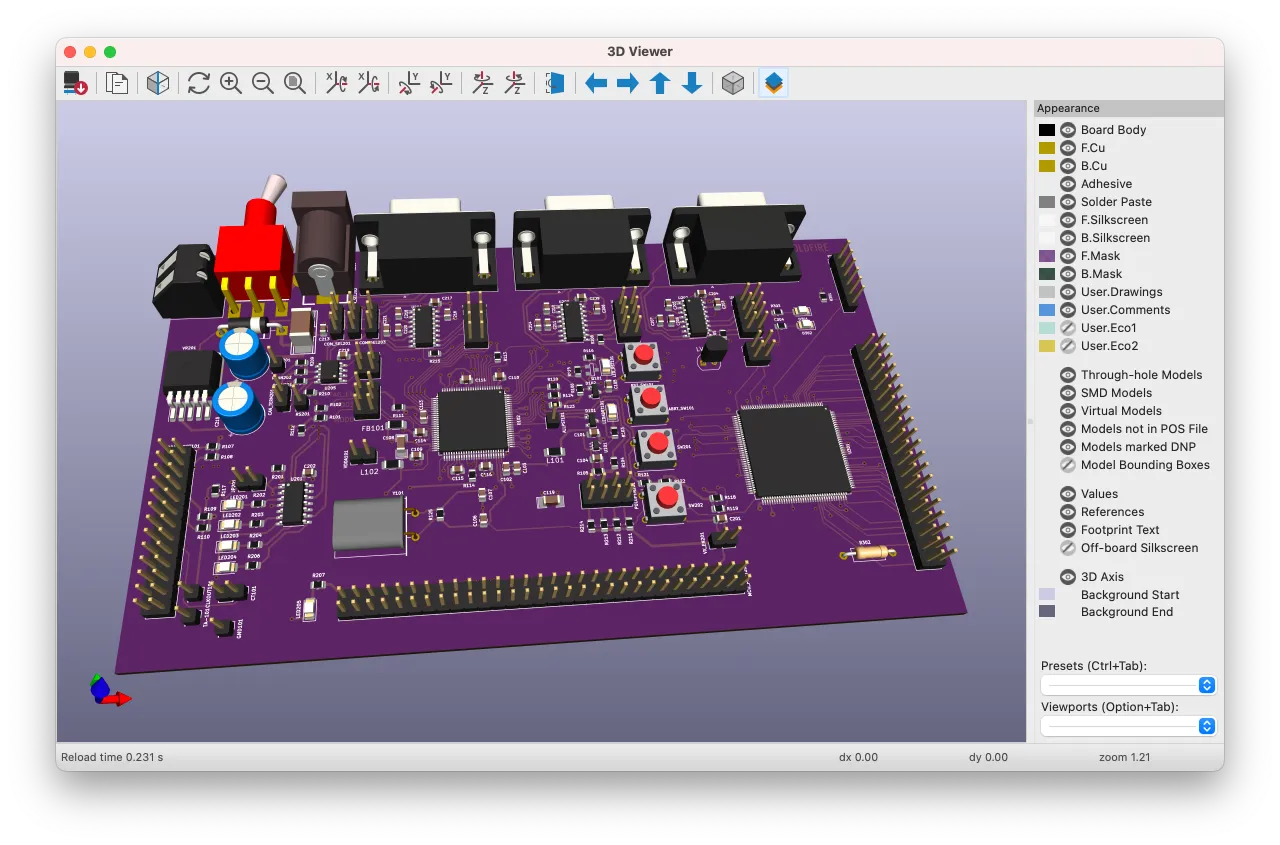

- Générateur d’animations 3D pour présenter vos projets
- Support Python pour automatiser les tâches répétitives
Altium Designer reste la référence professionnelle, mais son coût (plusieurs milliers d’euros) le réserve aux entreprises. Fusion 360 Electronics offre une alternative cloud, mais avec des limitations sur les versions gratuites.
Workflow type pour votre premier PCB dans KiCad :
- Schéma électrique détaillé : Reproduisez fidèlement votre prototype testé
- Attribution des empreintes : Vérifiez chaque package avec les datasheets
- Placement stratégique : Groupez par fonction, séparez analogique/numérique
- Routage manuel : L’auto-router convient rarement aux projets sérieux
- Contrôle DRC complet : Éliminez toutes les erreurs avant export
Projet concret : Station météo connectée
Voici un exemple parfait qui justifie le passage au PCB personnalisé : une station météo WiFi compacte avec capteurs multiples.
Composants principaux :
- ESP32-S3 pour WiFi et traitement
- BME280 pour température, humidité, pression
- Capteur UV SI1145
- Écran OLED 128×64
- Alimentation solaire avec gestion de batterie
Sur breadboard, ce montage occuperait une surface énorme avec des connexions fragiles. Le PCF personnalisé de 6x4cm intègre tout proprement, avec routage optimisé pour minimiser les interférences entre capteurs analogiques et circuits numériques. Le boîtier étanche final mesure à peine 8x5x3cm.
Bonus : la sérigraphie personnalisée affiche votre logo et les informations de connecteurs, donnant un aspect professionnel impossible à obtenir autrement.
Éviter les pièges classiques
Certaines erreurs reviennent systématiquement chez les débutants. Les largeurs de pistes insuffisantes causent chutes de tension et échauffements : respectez 0.5mm minimum pour les signaux, 1mm par ampère pour l’alimentation.
Le plan de masse négligé dégrade considérablement les performances. Un plan de masse continu sur toute la carte améliore la stabilité, réduit les émissions parasites et simplifie le routage des signaux de retour.
Les empreintes incorrectes transforment la réception en cauchemar. Vérifiez systématiquement les dimensions avec les datasheets constructeur, particulièrement pour les connecteurs et circuits intégrés récents.
Préparer la fabrication
L’export Gerber reste le standard industriel universel. Votre logiciel génère automatiquement toutes les couches : cuivre top/bottom, masque de soudure, sérigraphie, fichier de perçage. Utilisez toujours un visualiseur Gerber pour contrôler le rendu final avant soumission.
Paramètres recommandés pour débuter sereinement :
- 2 couches couvrent 90% des besoins DIY
- Épaisseur 1.6mm : compromis idéal rigidité/coût
- Finition HASL : moins onéreuse que l’or, parfaite pour soudure manuelle
- Masque vert : facilite l’inspection visuelle des pistes
Après soumission des fichiers, le fabricant effectue un contrôle automatique puis lance la production. Gravure chimique, perçage CNC, application du masque et sérigraphie : votre design traverse une chaîne industrielle rodée en quelques jours.
Fabrication accessible pour tous
La fabrication de PCB professionnels était historiquement réservée aux entreprises avec gros volumes. Cette époque appartient au passé. Des plateformes comme ALLPCB démocratisent l’accès avec une tarification adaptée aux créateurs individuels.
Les conditions actuelles changent vraiment la donne :
- Nouveaux utilisateurs : 30$ de réduction sur la première commande + 30$ de remise sur les frais de port
- Aucune limitation sur la taille, quantité, nombre de couches ou spécifications du PCB
L’avantage des 30$ de remise sur l’expédition est particulièrement important : la plupart des commandes vers l’Europe coûtent 0$ en frais de port, livraison comprise.
Cette approche rend le prototypage PCB chinois beaucoup plus accessible, particulièrement pour les utilisateurs européens et américains qui font habituellement face à des coûts d’expédition élevés.
Exemple concret : notre station météo sur PCB double face 6x4cm avec finition HASL coûte habituellement 25$ + 30$ d’expédition chez d’autres fournisseurs. Avec les réductions nouveau client : 1$ total, livraison comprise (prix minimum PCB 1$ + expédition gratuite après réduction de 30$). Un tarif imbattable pour un résultat de niveau industriel.
De la réception à la validation
Votre premier PCB arrive généralement sous dix jours. Commencez par un contrôle visuel minutieux : alignement des perçages, qualité de la sérigraphie, absence de courts-circuits apparents. Les fabricants sérieux maintiennent des standards élevés, mais une vérification ne coûte rien.

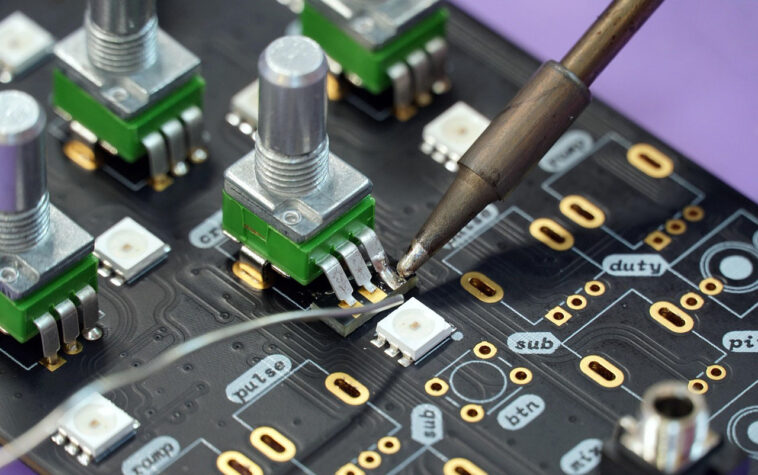

Soudez méthodiquement en commençant par les composants les plus bas : résistances, puis circuits intégrés, enfin connecteurs et composants traversants. Testez chaque section indépendamment avant d’alimenter l’ensemble complet.
Notez soigneusement chaque amélioration possible : repositionnement de connecteurs, ajout de points de test, optimisation du routage. Ces observations alimenteront votre prochaine révision et accélèreront votre progression.
Vers de nouveaux horizons
Une fois votre premier PCB validé, de nouveaux défis s’ouvrent naturellement : composants CMS pour la miniaturisation, circuits multicouches pour les projets complexes, ou production en petites séries pour vos projets collaboratifs.
La communauté open-source regorge de projets inspirants : contrôleurs d’éclairage programmables, stations météo connectées, interfaces audio haute fidélité. Chaque réalisation enrichit vos compétences et nourrit votre créativité.
Le premier circuit imprimé représente toujours le plus grand défi, mais aussi la plus grande récompense. Voir ses idées prendre forme en objet tangible, fonctionnel et esthétique reste une satisfaction incomparable. Avec les outils actuels et la fabrication accessible, il n’existe plus aucune barrière technique ou financière. Votre prochain prototype mérite mieux qu’une breadboard fragile : donnez-lui la forme professionnelle qu’il mérite.
